一、實驗?zāi)康?/p>

把不同焊接電流下的焊縫焊點切開來經過處理，可以測出相應的焊縫熔核熔深，從而保證焊接質量。

二、儀器及藥品

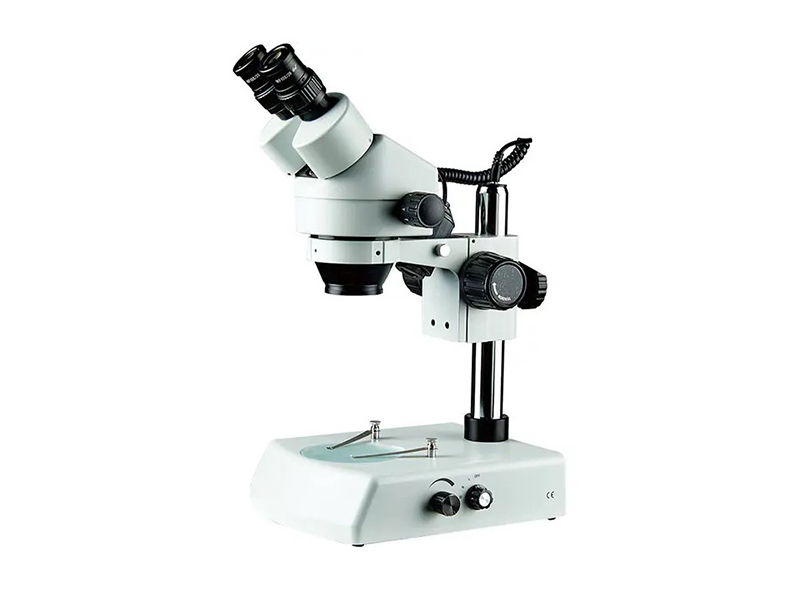

SZM-RS電腦型焊縫熔深顯微鏡、P-1型金相試驗拋光機、5%硝酸溶液、滴定管、純水 、砂紙

三、操作及步驟

1、開啟電腦打開熔深軟件。

2、開啟熔深顯微鏡電源。

3、將樣品試塊使用拋光機進行打磨拋光處理，砂紙有底至高（240cW、800cW、2000cW）使用。

4、拋光后的樣塊焊點處使用5%硝酸溶液進行滴定，滴定完成后使用清水沖洗吹干。

5、將樣塊放置顯微鏡觀測平臺上進行固定，焊點面朝上，目視觀察筒使用標準調焦鏡架調節目鏡高度直至圖像清晰可見。

6、對觀察到的圖像進行取像。

7、對取像進行標注。

8、對標注好的圖像進行保存，將測試結果記錄到熔深實驗報告內。

9、關閉電腦及顯微鏡電源，將熔深顯微鏡罩起。
